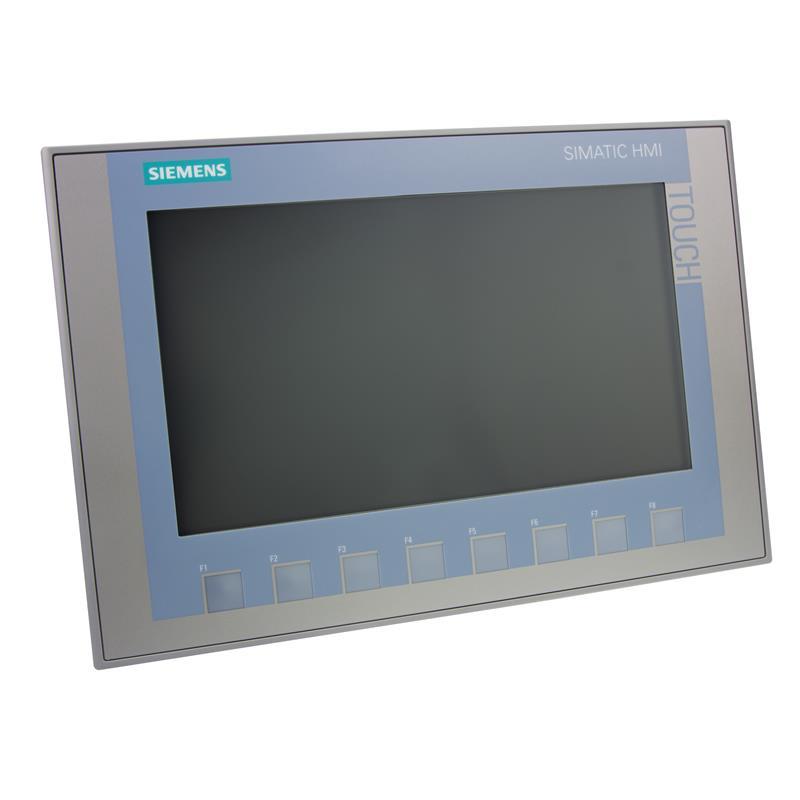

SIMATIC HMI KTP900 Basic: Panel Operator dengan Key dan Touch untuk Lingkungan Mesin yang Keras

Operator Anda memakai sarung tangan tebal saat mengoperasikan mesin, atau area kerja sering basah karena proses washdown di lini food & beverage. Touchscreen kapasitif dalam kondisi seperti ini sering tidak responsif, dan menekan tombol start/stop lewat layar sentuh terasa kurang pasti untuk fungsi kritis. SIMATIC HMI KTP900 Basic menjawab masalah ini dengan kombinasi tombol fisik dan touchscreen dalam satu panel.

Posisi KTP900 dalam Lini SIMATIC HMI Basic Panel

KTP900 adalah bagian dari keluarga SIMATIC HMI Basic Panel generasi kedua, kategori HMI level menengah untuk mesin dengan kebutuhan visualisasi yang lebih dari sekadar indikator status, tapi belum memerlukan fitur lanjutan seperti trending grafik kompleks atau remote access lewat VNC. Basic Panel dirancang khusus untuk bekerja dengan kontroler SIMATIC S7, terutama S7-1200, meski juga kompatibel dengan S7-1500.

Dibanding KTP700 yang lebih kecil, layar 9 inci pada KTP900 memberi ruang tampilan lebih luas untuk mesin dengan jumlah parameter dan alarm yang lebih banyak, tanpa harus melompat ke kategori Comfort Panel yang harganya jauh lebih tinggi.

Kombinasi Key dan Touch untuk Keandalan Operasional

Part number 6AV2123-2JB03-0AX0 ini dilengkapi 8 tombol fungsi fisik, sebagian di antaranya dengan LED indikator, di samping layar sentuh resistif. Tombol fisik cocok untuk fungsi yang harus selalu terdeteksi dengan pasti seperti emergency stop lokal atau start/stop mesin, sementara touchscreen menangani navigasi antar layar dan input parameter yang lebih fleksibel.

Layar TFT 9 inci dengan resolusi 800 x 480 piksel dan 65.536 warna cukup untuk menampilkan diagram proses sederhana, trend real-time dasar, dan daftar alarm tanpa terasa sempit. Backlight LED dapat diatur kecerahannya, berguna untuk area kerja dengan variasi pencahayaan yang tinggi antara siang dan malam.

Spesifikasi Kunci

  • Display: TFT 9 inci widescreen, resolusi 800 x 480 piksel (WVGA), 65.536 warna, backlight LED dengan MTBF 20.000 jam pada 25°C dan dapat diatur kecerahannya
  • Kontrol: 8 tombol fungsi fisik (sebagian dengan LED) dikombinasikan dengan touchscreen resistif
  • Catu daya: 24 V DC, rentang toleransi 19,2–28,8 V DC, konsumsi arus nominal 230 mA
  • Interface komunikasi: PROFINET/Ethernet, dikonfigurasi lewat WinCC Basic V13 atau STEP 7 Basic V13 di TIA Portal
  • Memory: 10 MB untuk penyimpanan proyek
  • Lingkungan operasi: rentang suhu 0 hingga +50°C, proteksi IP65 pada sisi depan panel

Integrasi dengan Sistem Siemens

KTP900 dikonfigurasi langsung dari TIA Portal menggunakan WinCC Basic, satu proyek yang sama dengan program PLC. Tag dan variabel dari S7-1200 atau S7-1500 dapat ditarik langsung ke layar HMI tanpa perlu mapping manual lewat OPC atau protokol tambahan, karena keduanya berada dalam satu ekosistem engineering.

Fitur yang sering luput diperhatikan adalah koneksi ke system message buffer pada S7-1200 dan S7-1500. Alarm yang sudah didefinisikan di sisi PLC dapat langsung ditampilkan di KTP900 tanpa perlu dikonfigurasi ulang secara terpisah di sisi HMI, mempercepat commissioning terutama untuk mesin dengan daftar alarm yang panjang.

Koneksi fisik menggunakan satu port Ethernet RJ45 langsung ke PLC atau switch jaringan panel. Untuk topologi dengan beberapa perangkat PROFINET dalam satu panel, siapkan switch industrial terpisah karena KTP900 tidak memiliki port Ethernet kedua untuk daisy chain.

Aplikasi yang Cocok

KTP900 banyak dipasang pada panel mesin manufaktur dengan operator yang berinteraksi langsung secara rutin, seperti mesin filling dan packaging di industri food & beverage yang sering terkena washdown, panel kontrol lokal pada stasiun pompa di water treatment, dan machine tool dengan kebutuhan indikasi status yang jelas lewat tombol berlampu.

Kombinasi tombol fisik juga membuat KTP900 relevan untuk lingkungan dengan risiko gangguan sentuhan tidak sengaja, misalnya area produksi dengan getaran tinggi di industri manufaktur logam, di mana tombol fisik memberi kepastian input yang lebih tinggi dibanding touchscreen saja.

Pertimbangan dan Keterbatasan

KTP900 Basic tidak memiliki slot memory card eksternal atau port USB host untuk data logging ke removable storage, sehingga kurang cocok untuk aplikasi yang butuh penyimpanan histori data jangka panjang di sisi HMI. Panel ini juga tidak mendukung remote access lewat VNC atau web server internal seperti seri Comfort Panel, sehingga monitoring jarak jauh lewat browser tidak tersedia.

Karena dirancang untuk ekosistem SIMATIC S7, KTP900 Basic bukan pilihan yang tepat jika mesin Anda menggunakan kontroler non-Siemens sebagai sumber data utama. Untuk kebutuhan trending data historis, resep produksi dengan penyimpanan besar, atau akses jarak jauh, pertimbangkan naik ke SIMATIC Comfort Panel yang memiliki port USB, slot SD card, dan opsi Sm@rtServer bawaan.

Konsultasi dan Ketersediaan

PT Vertech Perdana adalah official partner Siemens di Indonesia. Kami menyediakan produk Siemens original lengkap dengan dukungan teknis dan after-sales service. Hubungi kami untuk konsultasi, ketersediaan stok, atau kunjungan ke site Anda.
