Pemilihan Switchgear Tegangan Rendah dan Menengah Berdasarkan Karakteristik Beban Industri
Dalam sistem kelistrikan industri, switchgear memegang peran krusial sebagai pengaman sekaligus pengendali distribusi daya. Kesalahan dalam pemilihan switchgear—baik tegangan rendah (LV) maupun tegangan menengah (MV)—dapat berujung pada risiko downtime, kerusakan peralatan, hingga kecelakaan kerja. Karena itu, pemilihan switchgear tidak bisa hanya berdasarkan harga atau spesifikasi umum, tetapi harus disesuaikan dengan karakteristik beban industri yang dilayani.
Memahami Karakteristik Beban Industri
Setiap industri memiliki profil beban yang berbeda, antara lain:
- Beban motor induksi besar (pompa, blower, kompresor)
- Beban fluktuatif (crusher, conveyor, mixer)
- Beban sensitif (PLC, SCADA, instrumen kontrol)
- Beban kontinyu 24/7 (WWTP, power plant, oil & gas)
Karakteristik ini akan memengaruhi pemilihan:
- Rating arus dan tegangan
- Kapasitas short circuit
- Jenis proteksi
- Desain compartment dan segregasi
Switchgear Tegangan Rendah (LV Switchgear)
LV switchgear umumnya digunakan pada tegangan hingga 1.000 V dan berfungsi untuk distribusi daya ke panel-panel cabang dan beban akhir.
Faktor teknikal utama yang perlu dipertimbangkan:
- Rated Current & Short Circuit Withstand
Beban motor dengan starting current tinggi memerlukan switchgear dengan kapasitas breaking dan withstand yang memadai. - Form of Separation (Form 2B, Form 3, Form 4)
Semakin tinggi tingkat segregasi, semakin aman proses maintenance tanpa mematikan seluruh sistem. - Tipe Proteksi
ACB, MCCB, dan relay digital harus disesuaikan dengan kebutuhan proteksi overload, short circuit, dan earth fault. - Kemudahan Maintenance
Desain modular dan clear wiring diagram sangat membantu mengurangi downtime.

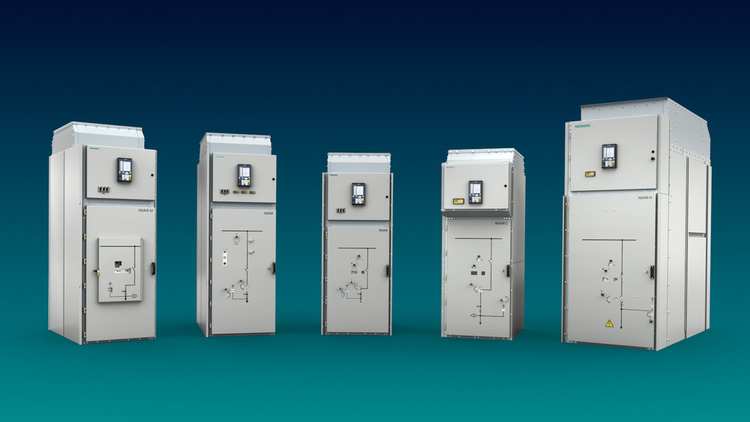

Switchgear Tegangan Menengah (MV Switchgear)
MV switchgear digunakan pada tegangan di atas 1 kV hingga sekitar 36 kV, biasanya sebagai incoming power dari utility atau genset besar.
Aspek penting dalam pemilihan MV switchgear:
- Rated Voltage & Insulation Level
- Interrupting Capacity
- Arc Fault Protection
- Mechanical Endurance
Pada industri dengan kebutuhan keandalan tinggi, switchgear dengan standar IEC terbaru dan fitur internal arc classification menjadi sangat penting.
Menyesuaikan Switchgear dengan Aplikasi Industri
Contoh penerapan:
- WWTP & Water Treatment → Beban motor kontinyu → fokus pada reliability & redundancy
- Manufaktur → Beban fluktuatif → proteksi adaptif & fast tripping
- Data Center & Infrastruktur Kritis → Beban sensitif → selektivitas proteksi & high availability
Pemilihan switchgear LV dan MV yang tepat bukan hanya soal spesifikasi teknis, tetapi juga soal memahami karakteristik beban dan risiko operasional industri. Dengan desain dan proteksi yang sesuai, sistem kelistrikan akan lebih aman, stabil, dan efisien dalam jangka panjang.
Sebagai Siemens Authorized Partner, PT. Vertech Perdana mendukung industri dalam perencanaan dan implementasi switchgear yang sesuai standar internasional dan kebutuhan operasional nyata di lapangan.
